硬件平台

正点原子配套ESP32S3开发版，有完整的配套资料（硬件原理图、例程等）,模块丰富

项目调研

【基于ChatGPT的最佳ESP32项目 | 物联网项目 | NextPCB-哔哩哔哩】 https://b23.tv/jz4gsY0
【Esp-SparkBot复刻成功,PCB 板焊接图片视频教程-哔哩哔哩】 https://b23.tv/2TAGbCU

环境配置

Arduino 2开发平台
macOS M3max Sonoma 14.3

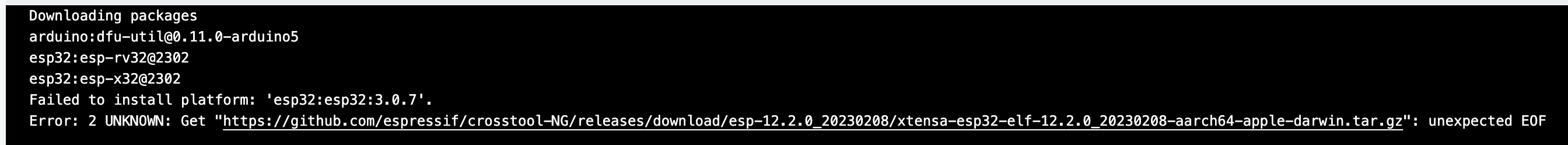

直接在arduino安装esp32支持包，报错

挂梯子也没用

参考https://docs.espressif.com/projects/arduino-esp32/en/latest/installing.html#macos进行离线安装

成功解决，在设备栏里出现了ESP32的菜单

Hello World

配置好board （ESP32S3 Dev Module）

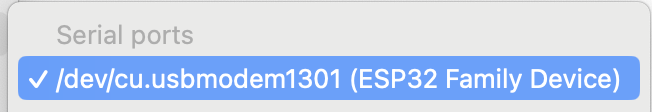

配置好Port

烧录LED闪烁程序成功，LED正常亮灭

串口通信配置

下载CH340 USB转串口驱动

https://www.wch.cn/downloads/CH34XSER_MAC_ZIP.html

定时器测试

使用正点原子程序TimerBegin函数报错（参数不匹配），疑似功能包版本不匹配，需要对程序做相应的修改

https://docs.espressif.com/projects/arduino-esp32/en/latest/api/timer.html

https://wiki.lckfb.com/zh-hans/esp32s3r8n8/arduino-beginner/timer.html

可以参考如上两个文档，基于新更新的定时器库对定时器模块进行修改

串口测试

需要在macbook上安装CH340驱动，意外的发现可以直接通过串口给ESP32板子供电，省了一根电源线

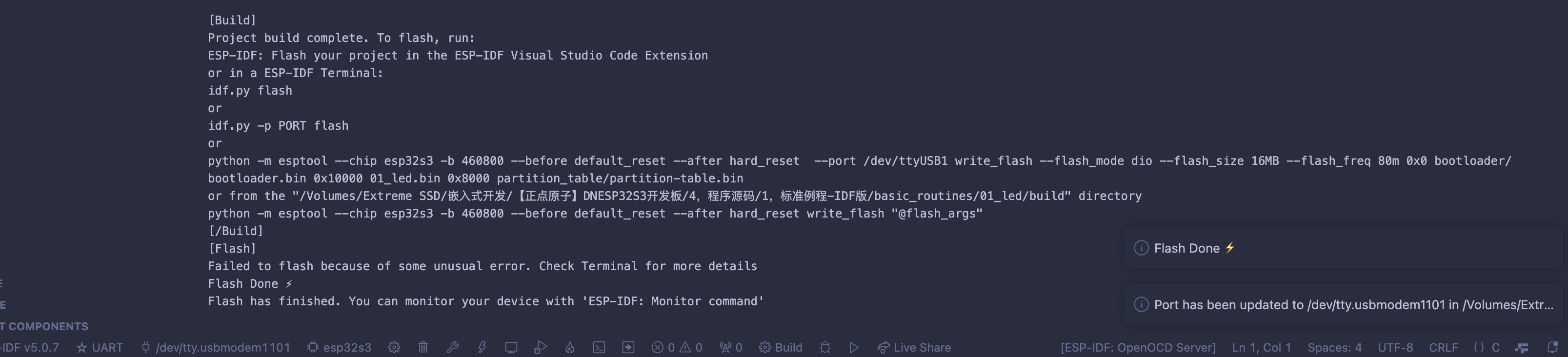

记录一个小bug：A fatal error occurred: Unable to verify flash chip connection (No serial data received.).

https://blog.aidec.tw/post/esp32-fatal-error-occurred

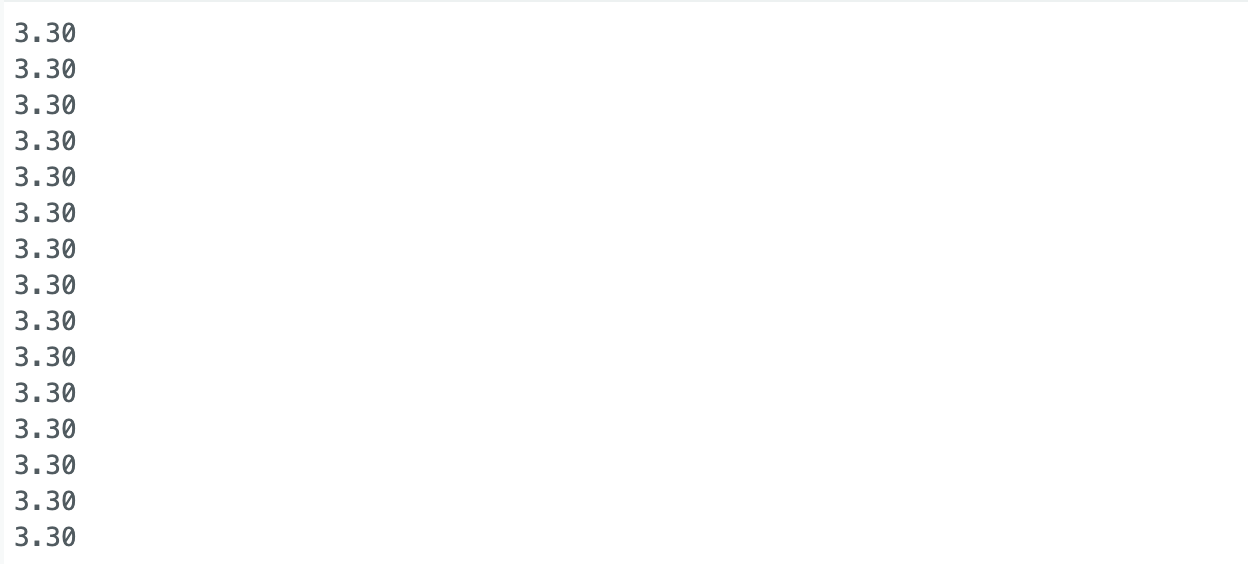

ADC测试

正点原子官方提供的历程是要在LCD显示的，但是我没买屏幕，所以借住串口显示
测试正常

加速度计qma6100p驱动开发

I2C

I2C通信读取24C02

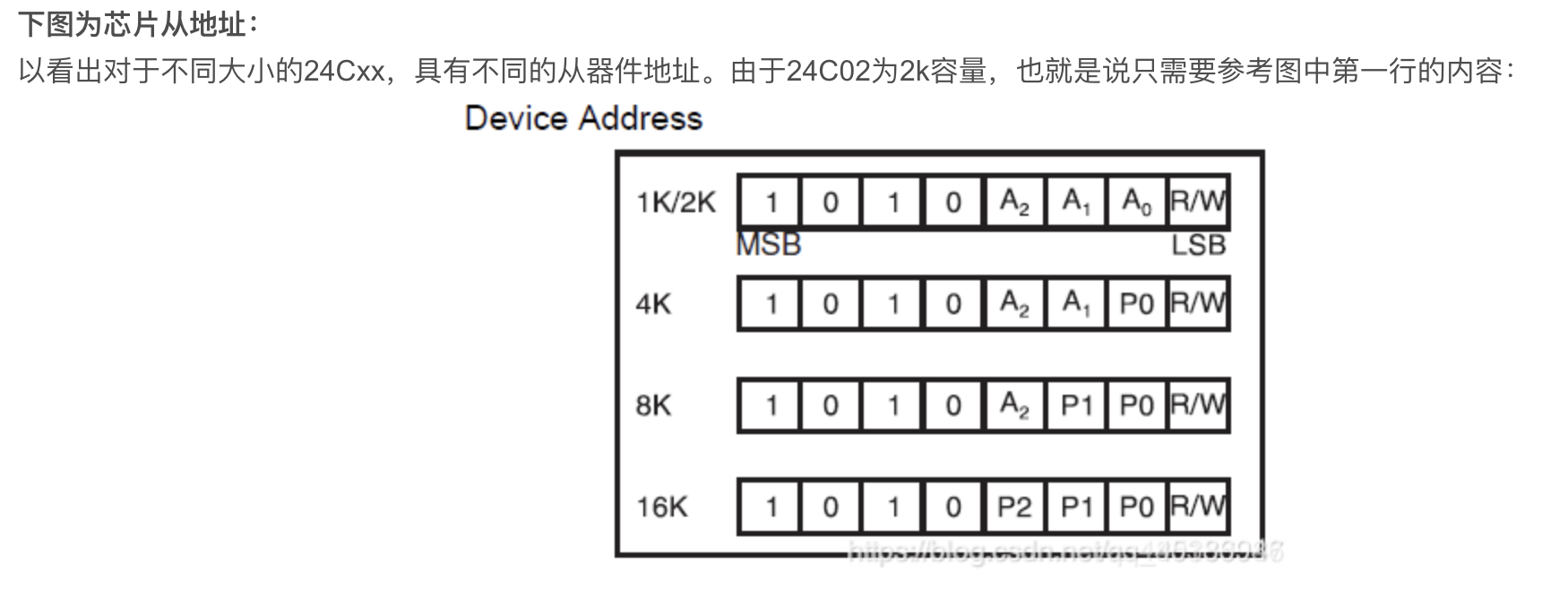

24C02

24C02是一个2Kbit的串行EEPROM存储芯片，可存储256个字节数据。工作电压范围为1.8V到6.0V，具有低功耗CMOS技术，自定时擦写周期，1000000次编程/擦除周期，可保存数据100年。24C02有一个16字节的页写缓冲器和一个写保护功能。通过I2C总线通讯读写芯片数据，通讯时钟频率可达400KHz。

可以通过存储IC的型号来计算芯片的存储容量是多大，比如24C02后面的02表示的是可存储2Kbit的数据，转换为字节的存储量为21024/8 = 256byte；有比如24C04后面的04表示的是可存储4Kbit的数据，转换为字节的储存量为41024/8 = 512byte;以此来类推其它型号的存储空间。
